Características Gerais

Alimentação-110/220Vac,12 ou 24 Vcc.

Fonte p/ Sensor- 14 Vcc +/- 20 % (100 mA).

Memória-E2PROM(10 anos).

Consumo-5VA.

Temperatura Ambiente-  -10 à 55 º C

Garantia-01 ano(contra defeito de fabricação)

Dígitos/Dimensões (Larg./Alt./Prof.) em mm:

MODELO

M 48/C

M 700/C

 M 900/C

DIGITOS

4/6

4/6

4/6

  ALTURA DIG

8

14/10

14/14

DIM. CAIXA

48x48x118

75x75x143

96x48x143

PAINEL

46x46

68x68

91x43

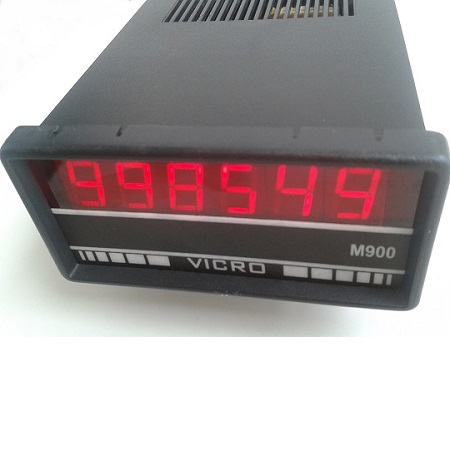

Os contadores totalizadores M 48/C , M 700/C ou M 900/C tem ampla gama de aplicações em processos contínuos,industrias têxteis,papel e papelão,química,alimentícias,metalúrgicas,fabrica de mangueiras,indústria de fios e cabos,plásticos,etc.São utilizados na contagem de peças,metros,centímetros,voltas,pulsos,caixas,com sinais provenientes de encoders,geradores de pulso,sensor indutivo,fotoelétrico,capacitivo,fim de curso,contato seco,..etc,possuem memória para guardar à contagem no caso de queda de energia(10 anos),retorno à zero(reset)pelo painel frontal ou remoto(bornes) e velocidade  máxima de contagem de 6 KHz.(Ver também nossa página de SENSORES e SENSORES ÓTICOS).

Podem ter 04 ou 06 dígitos,contagem progressiva,contagem bidirecional(progressiva e regressiva) com chaveamento externo(chaveando-se entre os bornes de entrada de sinal) ou contagem bidirecional(progressiva e regressiva) automática utilizando encoder com dupla saída defasada de 90º ou sensor ótico modelo VUD(Vêr página de SENSORES ÓTICOS) muito utilizado em enrolamento de Motores,Bobinas,Transformadores ou contagem de voltas.......etc,onde se tem à necessidade da contagem do número de Espiras/Voltas do enrolamento e se deseja inverter o sentido de rotação do eixo no sentido horário ou anti-horário,sendo que na versão bidirecional automático há Opcional de contagem com sinal negativo quando da passagem por zero (-99999 à 99999),à frequência máxima com contagem bidirecional é de 6 Khz.Todos os contadores possuem alimentação para sensor e conexão via bornes com parafuso para fixação dos condutores.

CONTADOR:M 900/C  -  1  -  4  -  1  -  0  -  (  A  )

Modelo

Alimentação

Dígitos

Reset

Casa Decimal

M 48/C

1-110/220Vac

4

1-Borne

0=Nenhuma

M 700/C

2-12Vcc

6

2-Frontal

1=01 casa

M 900/C

3-24Vcc





2=02 casas

Dados adicionais:Se Bidirecional Indicar

                        A-Com chaveamento externo

                           B-Automático(encoder 02 canais ou Sensor VUD)

                         C-Automático com sinal(encoder com 02 canais ou Sensor VUD)

  Detalhes do Contador:  M900/C - 1 - 4 - 1 - 0 - ( A )

  Modelo(Contador em caixa de 96 x 48mm)=(M900/C)

  Alimentação=110/220Vac(1)

  Dígitos=04 dígitos(4)

  Reset=Bornes(1)

  Casa decimal=Nenhuma(0)

  Se Bidirecional indicar=Bidirecional com chaveamento externo(A)

  (Obs:Se contador(sem Bidirecional)=M900/C - 1 - 4 - 1 - 0 )
