SENSOR FORQUILHA
Modelo Z5
Alimentação: 10 à 30 Vcc
Material:Alumínio Anodizado.
Tipo de Chaveamento:NPN ou PNP
Saída-NA(Dark ON) ou NF(Light ON)
Consumo Corrente: <40 mA
Ajuste de sensibilidade:Potenciômetro
Indicação:Led
Proteção contra inversão de polaridade
Menor objeto opaco detectável-0,5 mm
Proteção:IP 65
Frequência-1000 Hz
Conexão:Cabo 03 fios(NA ou NF) ou 04 Fios(NA/NF)
Comprimento padrão Cabo-01 metro(indicar maior metragem).

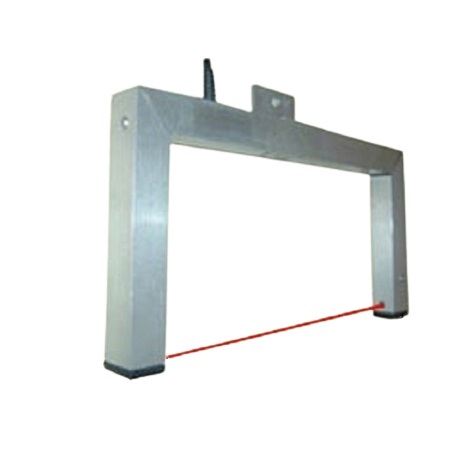

Sensores para detecção de rótulos e etiquetas não transparentes com distância mínima entre elas de 2mm e detecção de materiais opacos para contagem de peças,garrafas,agulhas,frascos,dentes de engrenagem,ampolas,caixas,detecção de bordas....etc,Velocidade em Folhas/Min,Folhas/Hora(onde as folhas interrompem o feixe de luz),velocidade de ventiladores medindo entre as pás dos mesmos.....etc,é mais prático na hora da instalação por já ter o sensor emissor/receptor alinhado no perfil,possuem proteção contra intensidade de luz externa,podendo ser fabricado com distância entre emissor/receptor de 10 à 200 mm,detectam objetos de até 0,5 mm emitindo luz infravermelha invisível(na foto em vermelho para salientar à emissão/recepção),operam alinhados e detectam quando um objeto opaco ou translúcido(etiqueta) interrompe o feixe de luz.Obs:As dimensões podem variar +/- 3 mm.
Dimensões(mm):(0utras dimensões solicitar orçamento)
|
SENSOR |
Dist. Ranhura |
Dimensão(forquilha) |
|
Z5A(Etiqueta) |
10 |
48x89x19(10x70) |
|
Z5B1 |
50 |
88x99x19(50x80) |
|
Z5B2 |
50 |
88x139x19(50x120) |
|
Z5C1 |
70 |
108x99x19(70x80) |
|
Z5C2 |
70 |
108x139x19(70x120) |
|
Z5D1 |
100 |
138x99x19(100x80) |
|
Z5D2 |
100 |
138x139x19(100x120) |
|
Z5E1 |
120 |
158x99x19(120x80) |
|
Z5E2 |
120 |
158x139x19(120x120) |
|
Z5F1 |
150 |
188x99x19(150x80) |
|
Z5F2 |
150 |
188x139x19(150x120) |
|
Z5G1 |
170 |
208x99x19(170x80) |
|
Z5G2 |
170 |
208x139x19(170x120) |
|
Z5H1 |
200 |
238x99x19(200x80) |
|
Z5H2 |
200 |
238x139x19(200x120) |
Sensor Z5 mede RPM(04 pás de hélice por volta) + Tacômetro VDT(57mm)
Sensor Z5 conta pás de hélice(04 por Volta) + Contador VDC(57mm)
Cotar: Z 5D1-NPN ou PNP-Saída NA ou NF- Comprimento do cabo em metros.(Cabo 03 Fios) ou
Z 5D1-NPN ou PNP-Saída NA/NF- Comprimento do cabo em metros.(Cabo 04 Fios)
Exemplo:Z 5D1-PNP-NA-05 mts.
