VICRO        VICRO

Sensor Metrador,Velocidade,Indutivo

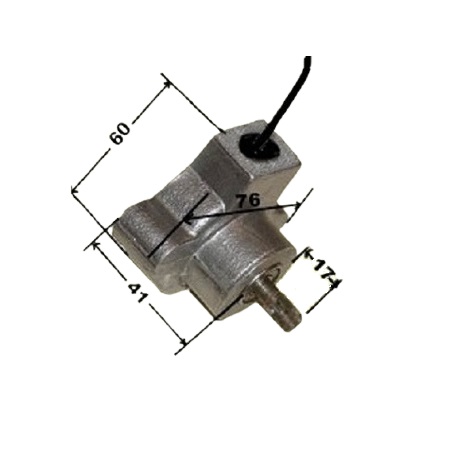

ENCODER

Alimentação: 5 à 24 Vcc

Material:Alumínio

Tipo de Chaveamento:NPN

Diâmetro Eixo: 7 mm

Rotação Máxima:6000 RPM

Frequência Máxima-Até 5Khz

Cabo-01 metro(indicar maior metragem).

Garantia-01 ano(contra defeito de fabricação)

As aplicações do encoder incremental são na conversão de movimentos mecânicos(Rotação,Velocidade linear,Deslocamento) em pulsos.Podem medir RPM, Velocidade,Metros,Voltas.............etc.São contruídos em caixa de alumínio fundido com eixo em aço de diâmetro 7 mm inserido em rolamentos blindados com rotação máxima de 6000 RPM.

São sensores que devem ser acoplados a ponta do eixo do motor por acoplamento flexível,com relação de Pulsos/Volta 18,30,60,180,podem ter também indicação bidirecional com dois sinais defasados de 90° na relação de Pulsos/Volta 18,30,60,180(Colocar no pedido Bi,exemplo E-30Bi-01mt).

Cotar: E - Pulsos/Volta - Cabo em metros.

Exemplo: E - 60 - 02 mts ou se bidirecional:E-60Bi-02 mts(Cabo padrão 01 metro,especificar maior metragem)

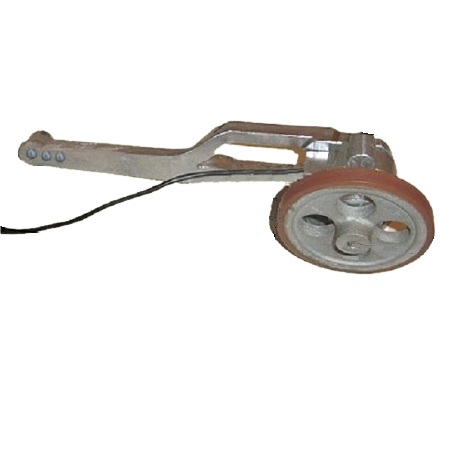

Metrador,Sensor de Velocidade Linha R

Alimentação: 5 à 24 Vcc

Material:Alumínio

Tipo de Chaveamento:NPN

Diâmetro Eixo: 7 mm

Rotação Máxima:6000 RPM

Frequência Máxima-Até 5Khz

Cabo-01 metro(indicar maior metragem).

Garantia-01 ano(contra defeito de fabricação)

Largura Sensor-75 mm

Comprimento Total-283,49mm

Diâmetro Roda-95,49mm

Espessura Roda-10mm

Diametro Furo Fixação-7mm

São sensores para medir Velocidade(M/Min) ou Contagem(Metros),diretamente na superfície do material em movimento(tecidos,papel,esteira,cilindro...etc),são fabricados em alumínio fundido com 01 roda revestida em poliuretano de diâmetro 95,49 mm(Perímetro de 300 mm) e largura 10 mm,com relação Pulsos/Volta(Velocidade) de 18(1 à 9999 M/Min) ou 180 (0,1 à 999,9 M/Min) e com Pulsos/Volta(Metros) de 30,60,180 ou 300 e também contagem bidirecional(utilizados onde o sentido de contagem se  inverte) com dois sinais defasados de 90° na relação Pulsos/Volta de 30,60,180 ou 300(01 Pulso à cada 1 mm).

VÍDEO DE APLICAÇÃO

Sensor R 60 + Tacômetro M700/T-mede M/Min

Cotar: R - Pulsos/Volta(Se bidirecional indicar) - Cabo em metros.

Exemplo: R - 30 - 01 metro ou se bidirecional:R - 30Bi - 01 metro(Cabo padrão 01 metro,especificar maior metragem).

Metrador,Sensor de Velocidade Linha C

Alimentação: 5 à 24 Vcc

Material:Alumínio

Tipo de Chaveamento:NPN

Diâmetro Eixo: 7 mm

Rotação Máxima:6000 RPM

Frequência Máxima-Até 5Khz

Cabo-01 metro(indicar maior metragem).

Garantia-01 ano(contra defeito de fabricação)

Largura Sensor-50 mm

Comprimento Total-283,49mm

Diâmetro Roda-95,49mm

Espessura Roda-10mm

Diametro Furo Fixação-7mm

São sensores para medir Velocidade(M/Min) ou Contagem(Metros),diretamente na superfície do material em movimento(tecidos,papel,esteira,cilindro...etc),são fabricados em alumínio fundido com 02 rodas revestidas em poliuretano de diâmetro 95,49 mm(Perímetro de 300 mm) e largura 10 mm,simetricamente opostas(apoio duplo),com relação Pulsos/Volta(Velocidade) de 18(1 à 9999 M/Min) ou 180 (0,1 à 999,9 M/Min) e com Pulsos/Volta(Metros) de 30,60,180 ou 300 e também contagem bidirecional(utilizados onde o sentido de contagem se  inverte) com dois sinais defasados de 90° na relação Pulsos/Volta de 30,60,180 ou 300(01 Pulso à cada 1 mm).

VÍDEO DE APLICAÇÃO

Sensor C 30 + Contador P 920/C-contar metros

Cotar: C - Pulsos/Volta(Se bidirecional indicar) - Cabo em metros.

Exemplo: C - 30 - 03 mts ou se bidirecional: C - 30Bi - 03 mts (Cabo padrão 01 metro,especificar maior metragem)

Sensor Indutivo

Alimentação:10 à 30 Vcc

Material:Latão niquelado

Diâmetro-12mm/Comprimento-65mm

Tipo de Chaveamento:NPN

Distância Sensora:4 mm

Frequência-400 Hz.

Temperatura de Operação:0 à 50 C

São sensores que detectam à presença de material metálico,devendo ser utilizados em eixos girantes(motores,turbinas..etc) com uma peça metálica sobressaíndo do mesmo com espessura de 4 à 8 mm,diâmetro igual à cabeça sensora(12 mm) e niveladas na superfície de detecção(parafuso cabeça chata),nunca utilizar peças em formato de meio círculo que geram leituras erradas.A instalação deve ser feita com uma distância de até 4 mm dessa peça que sobressai do eixo sendo indicada à posição correta por led na face posterior do sensor.Utilizados em ambientes com condições adversas onde há à presença de óleos,líquidos,pós....etc.

Cotar: Sensor Indutivo- Comprimento do cabo em metros.

Exemplo:Sensor Indutivo-01 metro (quando não especificado à  metragem de cabo,segue cabo padrão de 01 metro).
