CONTADOR PROGRAMÁVEL

CONTADOR BIDIRECIONAL

CONTADOR ACUMULADOR

Características Gerais

Alimentação-110/220Vac,12 ou 24 Vcc.

Fonte p/Sensor- 14 Vcc +/- 20 % (100 mA)

Memória-E2PROM(10 anos)

Consumo- 5VA

Temperatura Ambiente- -10 à 55 ° C

Garantia-01 ano(contra defeito de fabricação)

Dígitos/Dimensões (Larg./Alt./Prof.) em mm:

MODELO

P 48/C

P 720/C

 P 920/C

DIGITOS

6

6

6

  ALTURA DIG

8

10

14

DIM. CAIXA

48x48x118

75x75x143

96x48x143

PAINEL

46x46

68x68

91x43

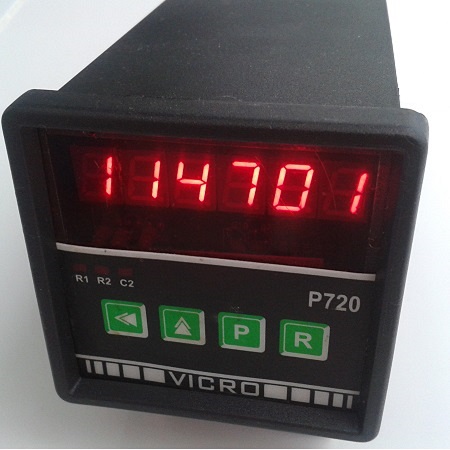

Os contadores P 48/C , P 720/C ou P 920/C são equipamentos utilizados na contagem de peças,metros,milimetros,voltas,pulsos,garrafas,sacos, recebem sinais de encoder,sensor  indutivo,fotoelétrico,capacitivo,contato seco,fim de curso........etc,(ver pág. de SENSORES e S. ÓTICOS).O frontal do aparelho é composto por 04 teclas que são utilizadas para programar o modo de operação,a escolha dos parâmetros de programação,a entrada de valores e resetar à contagem,possuem alimentação para sensor,02 saídas à relé com contatos reversíveis(SPDT) de 5 A/250 Vac/Cos φ=1 e conexão via bornes com parafuso para fixação dos condutores.Os aparelhos permitem temporizar  a atuação dos relés de 0,5 à 120 seg.(resolução 500 milisegundos) ou manté-los  acionados até o fim do processo,programar a contagem se progressiva ou regressiva,o fator de multiplicação(0,00001 à 9,99999),o reset manual ou automático(quando chega ao valor pré-determinado volta e repete o ciclo) e a casa decimal,possuem memória para guardar à contagem e a programação no caso de queda de energia,reset remoto ou frontal (que pode ser inibido) e frequência máxima de 6 Khz.Os contadores possuem também como Opcional a proteção de parâmetros de programação via SENHA ,libera ao operador somente os parâmetros permitidos para Alteração , Leitura ou Nenhum(restrição total).

Os contadores bidirecionais P 48/CQ , P 720/CQ ou P 920/CQ possuem as mesmas funções acima,porém acrescidas da contagem soma/subtrai para contagens bidirecionais e quadratura para evitar falsas contagens devido a vibração(usam encoder dupla saída defasadas de 90º ou sensor ótico modelo VUD(Vêr página de SENSORES ÓTICOS)) e freq. máxima de 6 Khz.Possuem também como Opcional a proteção de parâmetros de programação via SENHA ,libera somente os parâmetros permitidos para Alteração , Leitura ou Nenhum(restrição total).

Os contadores acumuladores totalizadores P 48/CT , P 720/CT ou P 920/CT são  contadores  02 em  01 compostos de  01 CONTADOR PARCIAL programável por teclado que permite temporizar o relé(0,5 à 120 seg.) ou manté-lo acionado até o fim do processo,programar à contagem se progressiva ou regressiva,o fator de multiplicação(0,00001 à 9,99999),o reset manual ou automático e a casa decimal e 01 CONTADOR TOTALIZADOR (Contagem progressiva) para acumular as contagens parciais,que permite temporizar o relé(0,5 à 120 seg.) ou manté-lo acionado até o fim do processo e resetar à contagem manualmente.Ambos possuem reset remoto ou frontal(que pode ser inibido),o reset remoto nos bornes é individual(01 para Contador Parcial e outro para Contador Totalizador),possuem também memória para guardar à contagem e a programação no caso de queda de energia e freq. máxima de 5Khz.Os contadores tem também como Opcional a proteção de parâmetros de programação via SENHA ,libera ao operador somente os parâmetros permitidos para Alteração , Leitura ou Nenhum(restrição total).

CONTADOR :     P 920/CQ  -  1  + ( S )

Modelo

Alimentação

(Opcional)

P48/C,P720/C ou P920/C

1-110/220Vac



P48/CQ,P720/CQ,P920/CQ

2-12Vcc

 S=Senha

P48/CT,P720/CT,P920/CT

3-24Vcc



Detalhes do CONTADOR ACIMA=P 920/CQ - 1 + ( S )

Modelo=Contador Bidirecional caixa 96x48 mm=(P 920/CQ)

Alimentação=110/220Vac(1)

(Opcional)=SENHA=(S)

(Opcional)=SENHA para liberar ao operador somente os parâmetros permitidos ( S )

OBS:Não sendo necessário SENHA,indicar  somente P 920/CQ - 1

Exemplo de Aplicação:

1-Contador P 720/C + Sensor Z 6 para contar peças

VÍDEO DE APLICAÇÃO

2-Contador P 920/C + Sensor C 30 para contar metros

VÍDEO DE APLICAÇÃO
