TEMPORIZADOR COM HORÍMETRO PROGRAMÁVEL

TEMPORIZADOR PROGRAMÁVEL

Características Gerais

Alimentação-110/220Vac,12 ou 24 Vcc.

Fonte p/ Sensor- 14 Vcc +/- 20 % (100 mA).

Entrada opto-isolada(5KV)-5 à 260Vac/Vcc.

Memória-E2PROM(10 anos).

Precisão- +/- 0,002 % do fundo de escala.

Consumo- 5 VA

Temperatura Ambiente:-10 à 50 ° C

Garantia-01 ano(contra defeito de fabricação)

Dígitos/Dimensões (Larg./Alt./Prof.) em mm:

MODELO

P 48/H

P 720/H

 P 920/H

P 920/TH

DIGITOS

6

6

6

6

ALTURA

8

10

14

14

CAIXA

48x48x118

75x75x143

96x48x143

98x98x135

PAINEL

46x46

68x68

91x43

92x92

Os temporizadores P 48/H , P 720/H ou P 920/H são utilizados para controlar o tempo(temporizador comum),tempo de equipamento acionado ou tempo de equipamento desacionado,na indicação de tempo de equipamento acionado/desacionado à contagem é iniciada/interrompida conforme habilitação ou não de sua entrada digital.O frontal do aparelho é composto por 04 teclas que são utilizadas para programar o modo de operação,a escolha dos parâmetros de programação,a entrada  de  valores   e  resetar à contagem , possuem   02  saídas  à   relé  com contatos   reversíveis(SPDT) de 5 A/250 Vac/Cos φ =1,alimentação para sensor e conexão via bornes.Os aparelhos permitem temporizar  a atuação dos relés de 0,5 à 120 seg.(resolução 500 milisegundos) ou manté-los  acionados até o fim do processo,programar a contagem se progressiva(Ex. 0-1000) ou regressiva(Ex: 1000-0),a escala se Segundos ou Minutos (0 à 999999). Possuem reset remoto(bornes),frontal(que pode ser inibido) ou automático(quando chega ao valor pré-determinado volta e repete o ciclo) e memória para guardar à contagem e a programação no caso de queda de energia.A contagem de tempo de equipamento acionado/desacionado é iniciada por Contato Seco ou por Tensão em seus terminais com entrada opto-isolada de 5 à 260 Vac/Vcc(igual ao horímetro eletromecânico),acumulando o tempo quando houver tensão em seus terminais,acionando a contagem toda vêz que o motor,bomba,máquina....etc é energizado para máquina acionada ou desenergizado para o caso de máquina parada,por sensor(NPN ou PNP)acoplado ao eixo da máquina para medir o tempo de trabalho realizado(frequência mínima=1 Hz) ou quando são utilizados para controlar o tempo de lâmpada ligada(até 100Watts),com uso em laboratórios farmacêuticos e químicos onde se faz necessário contar o tempo das lâmpadas germicidas,com a contagem de tempo sendo acionada toda a vez que a lâmpada é ligada(diferente da medição por tensão em que caso à lâmpada esteja queimada e haja tensão em seus terminais o medidor contará),possuem também a entrada opto-isolada para monitorar a lâmpada(Sensor de Energia=SE).A entrada de sinal por Contato Seco/Tensão/Frequência é a entrada padrão e a entrada por Sensor de Energia(SE) opcional (especificar no pedido quando medir com Sensor de Energia).

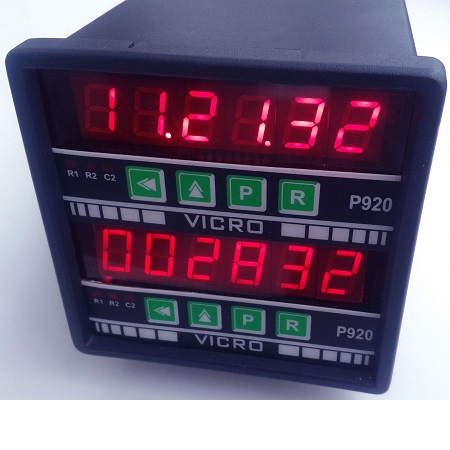

O TEMPORIZADOR COM HORÍMETRO P 920/TH são aparelhos 2 em 1 com 02 mostradores de display composto de 01 Temporizador com display de 06 digitos utilizado para controlar o tempo(temporizador comum),tempo de equipamento acionado ou tempo de equipamento desacionado,na indicação de tempo de equipamento acionado/desacionado à contagem é iniciada/interrompida conforme habilitação ou não de sua entrada digital.O frontal do aparelho é composto por 04 teclas que são utilizadas para programar o modo de operação, possue  02  saídas  à   relé  com contatos   reversíveis(SPDT) de 5 A/250 Vac/Cos φ =1,alimentação para sensor e conexão via bornes.O aparelho permite temporizar  a atuação dos relés de 0,5 à 120 seg.(resolução 500 milisegundos) ou manté-los  acionados até o fim do processo,programar a contagem se progressiva(Ex: 0-1000) ou regressiva(Ex:1000-0) e a escala se Segundos ou Minutos (0 à 999999). Possuem reset remoto(bornes),frontal(que pode ser inibido) ou automático(quando chega ao valor pré-determinado volta e repete o ciclo)e memória para guardar à contagem e a programação no caso de queda de energia.A contagem de tempo de equipamento acionado/desacionado é iniciada por Contato Seco ou por Tensão em seus terminais com entrada opto-isolada de 5 à 260 Vac/Vcc(igual ao horímetro eletromecânico),acumulando o tempo quando houver tensão em seus terminais,acionando a contagem toda vêz que o motor,bomba,máquina....etc é energizado para máquina acionada ou desenergizado para o caso de máquina parada,por sensor(NPN ou PNP) acoplado ao eixo da máquina para medir o tempo de trabalho realizado(frequência mínima=1 Hz) ou quando são utilizados para controlar o tempo de lâmpada ligada(até 100Watts),com uso em laboratórios farmacêuticos e químicos onde se faz necessário contar o tempo das lâmpadas germicidas,com a contagem de tempo sendo acionada toda a vez que a lâmpada é ligada(diferente da medição por tensão em que caso à lâmpada esteja queimada e haja tensão em seus terminais o medidor contará),possuem também a entrada opto-isolada para monitorar a lâmpada(Sensor de Energia=SE).A entrada de  sinal por Contato Seco/Tensão/Frequência é a entrada padrão e a entrada por Sensor de Energia(SE) opcional (especificar no pedido quando medir com Sensor de Energia) e 01 Horímetro com display de 06 digitos e contagem progressiva para acumular as contagens parciais realizadas pelo temporizador,possue teclado para programar o modo de totalizar o tempo(Tempo,Tempo de Máquina Acionada ou Tempo de Máquina Parada),as escalas de tempo do Horímetro em Segundos (999999) ; Minutos (999999); Min/Seg (9999,59); H/Min (9999,59);H/Min (99999,5); Horas (999999) ou H/Min/Seg (99,59,59),conta com reset remoto(via bornes),memória para guardar à contagem no caso de queda de energia e tem precisão de 0,002 % do FE,utiliza a mesma entrada de sinal opto-isolada do temporizador,com as programações de tempo,tempo de máquina acionada ou parada e a escala de amostragem no display individuais e independentes.

Exemplo de Aplicação:

1-O Temporizador(programado para medir Tempo) liga à carga depois de 60 minutos energizando a entrada opto-isolada e mantém a carga ligada por 35 minutos,após esses 95 minutos(60+35) o ciclo recomeça,sendo que o Horímetro(programado para medir tempo acionado) acumula o Tempo de 35 minutos da carga ligada e assim sucessivamente acumulando os tempos.(No exemplo o tempo foi programado em minutos mas pode ser também programado em segundos).

2-Utilizando a entrada opcional com Sensor de Energia(SE) o Temporizador(programado para medir tempo) aciona à lâmpada germicida em intervalos de 50 minutos mantendo-a acionada por 25 minutos,sendo que após esse tempo de 25 minutos o ciclo se repete,o Horímetro por sua vêz registra o tempo de lâmpada acesa de 25 minutos,acumulando os tempos subsequentes.

TEMPORIZADOR   :      P 720/H  -  1 - (SE)

Modelo

Alimentação

(Opcional)

P 48/H

1-110/220Vac



P 720/H

2-12Vcc

 (SE)

P 920/H

3-24Vcc



P 920/TH

Detalhes do Temporizador:  P 720/H - 1  - (SE)

Temporizador em caixa de 75 x 75 mm=(P 720/H)

Alimentação=110/220Vac(1)

Opcional=Sensor de Energia(SE)(Mede tempo de lâmpada ligada por S. de Energia ) caso seja somente Temporizador pedir P 720/H- 1.
